S7-1200/S7-1500/KTP-1200/KTP-1500网口透传

以西门子 1200 PLC 为例来讲述，PLC的IP为192.168.1.10。


一、在Anysin工具箱中打开“网口云透传”





二、设置透传信息

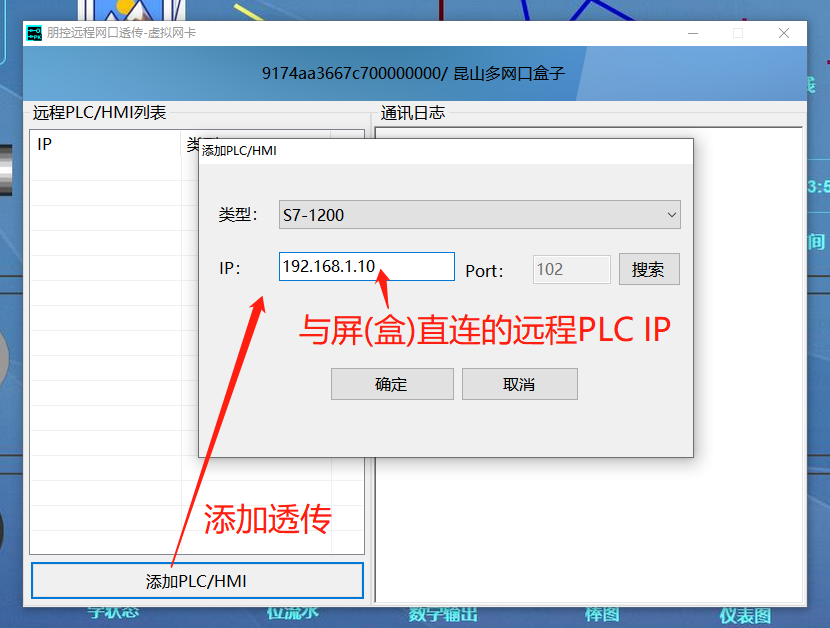

如下所示，选择你要透传的远程设备类型，录入远程设备IP

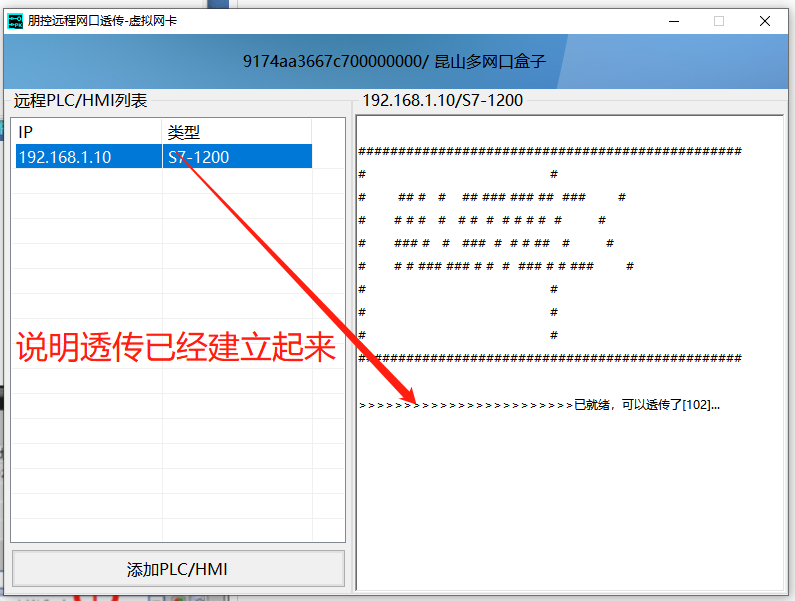

点击“确定”后，如下图所示：



自此，透传的前期配置工作完毕，接下来就是打开博图软件开始使用了。


三、打开博图，进行编程

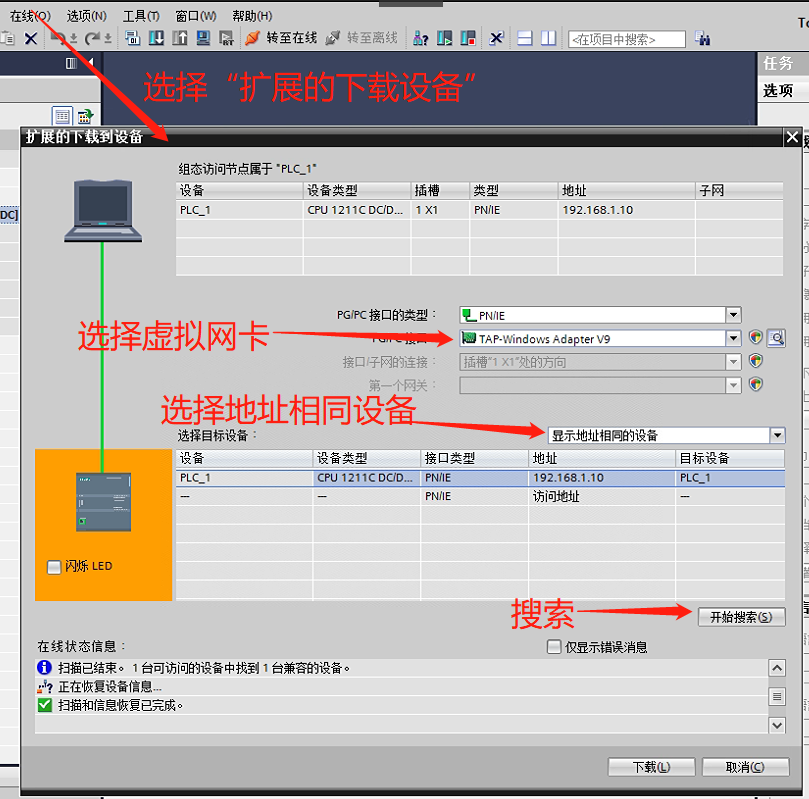

1）、下载(点击顶部菜单栏中的“在线”=》“扩展的下载设备”)

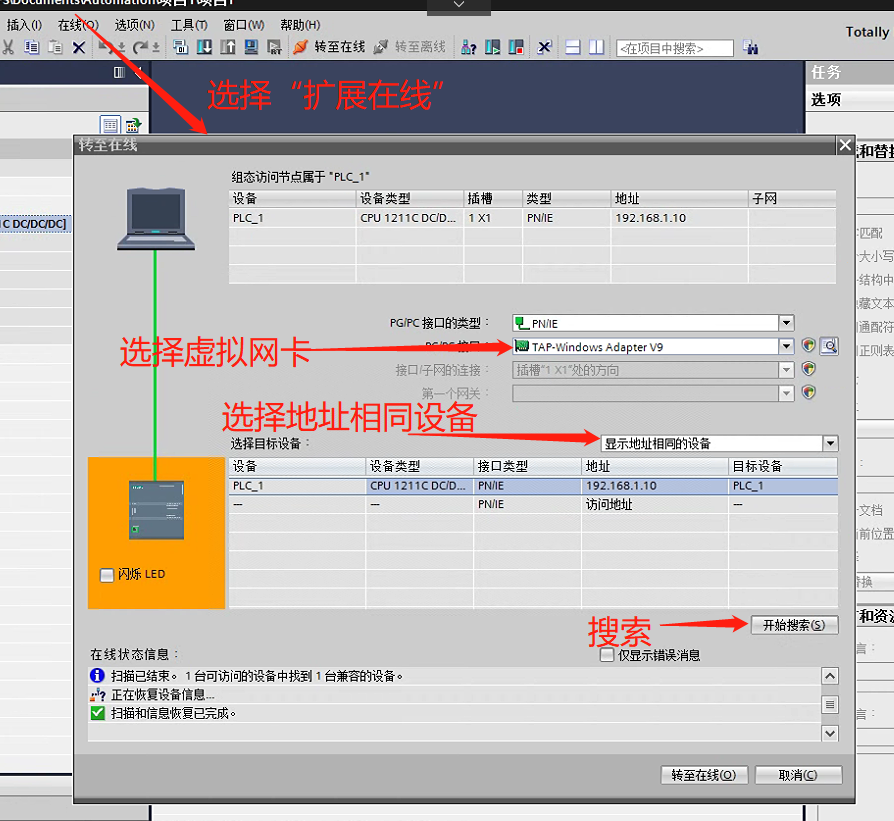

2）、转至在线（点击顶部菜单栏中的”在线“=》”扩展在线“）
