WinCC-触摸屏远程编程

以西门子WinCC为例进行讲述，触摸屏的IP为192.168.1.10。

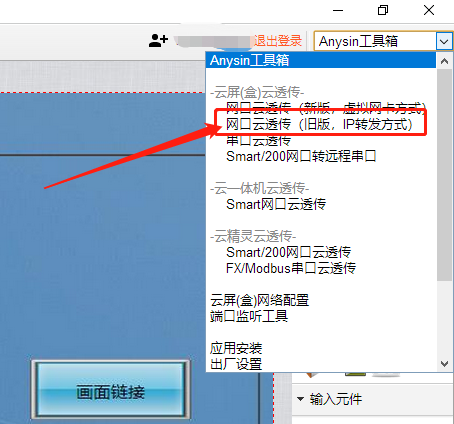

一、在Anysin工具箱中打开“网口云透传”

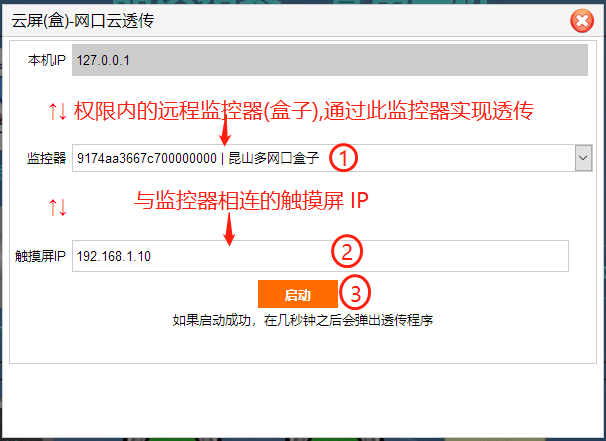

二、设置透传信息

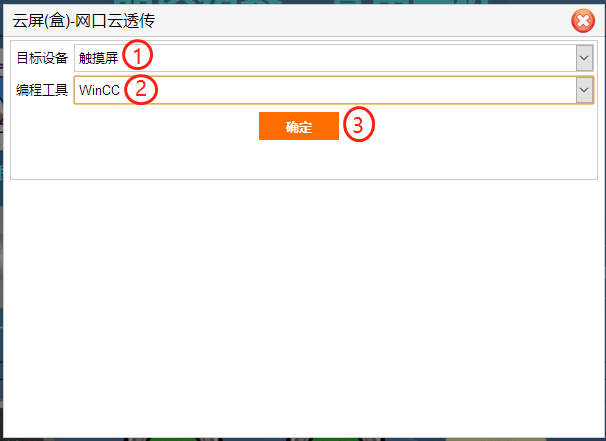

如下所示，选择你要透传的远程设备类型和你所使用的编程工具

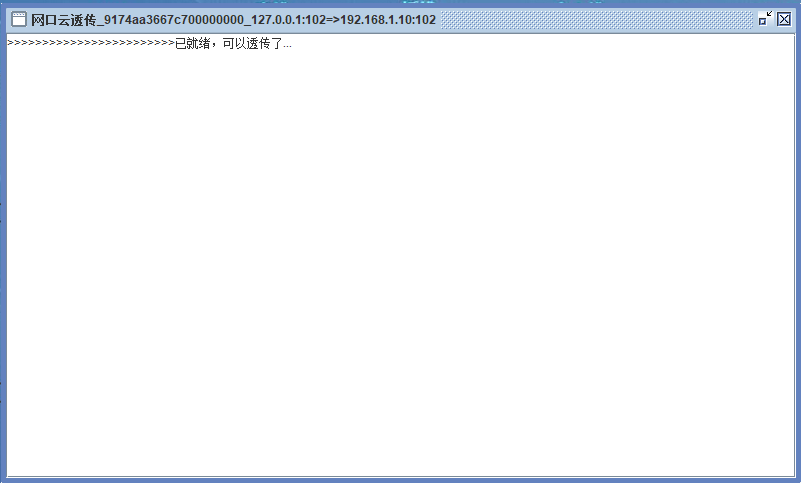

点击“启动”后，如下图所示：


自此，透传的前期配置工作完毕，接下来就是打开WinCC软件开始使用了。


三、打开WinCC进行编程(对于触摸屏，一般只支持远程下载)

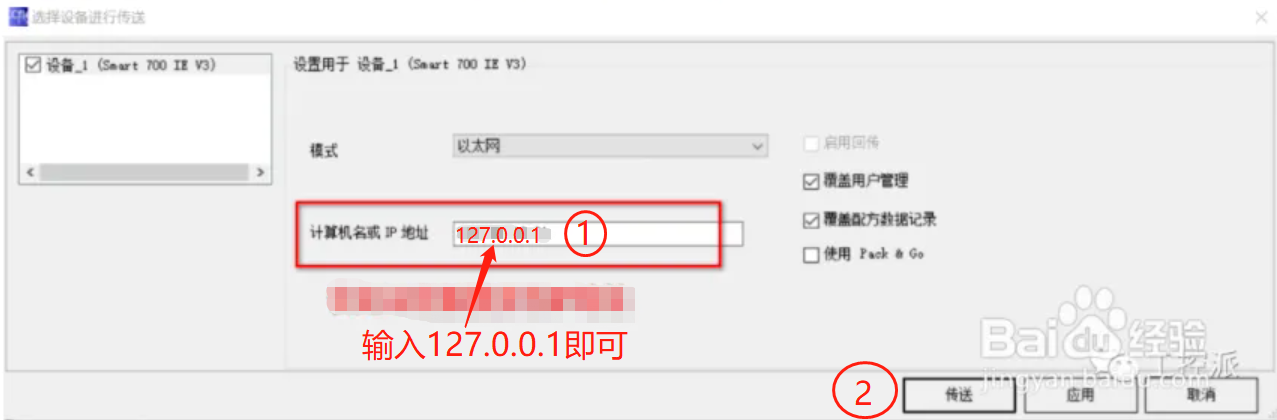

当WinCC上传/下载的时候手工输入IP127.0.0.1，即可连接远程触摸屏并完成上传/下载,如下：

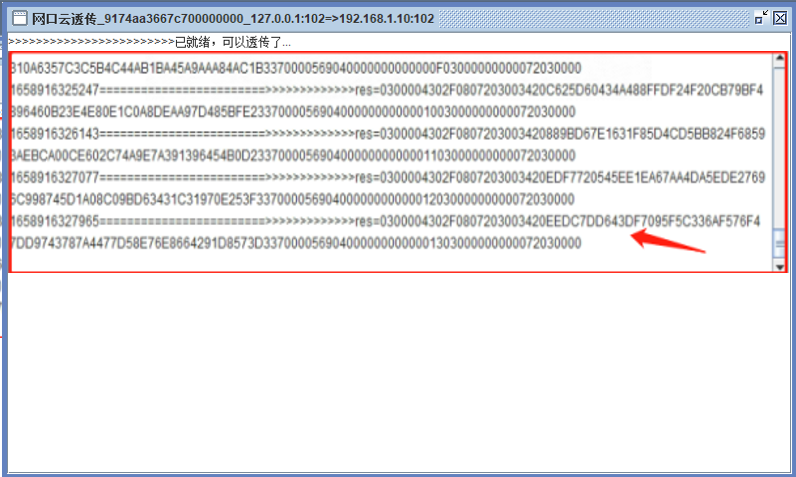

通讯的过程中，可以明显看到透传窗口中的报文输出，如下：
